 Pro Zisterna Wechselsprungfilter

 Seite 3 / 4



Der WSP150 bis WSP400

Einsatzbereich
Die Pro Zisterna Wechselsprungfilter WSP150 bis WSP400 sind optimal für die Filterung bei großen Dachflächen bis Anschlussdurchmesser DN400 geeignet. Die Filter werden entweder in einem separaten Schacht oder direkt in der Zisterne installiert. Sonderausführungen sind auf Anfrage lieferbar. Vorteile, Funktionsweise und Siebaufbau sind identisch mit denen des Wechselsprungfilters WSP100.

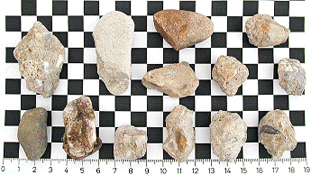

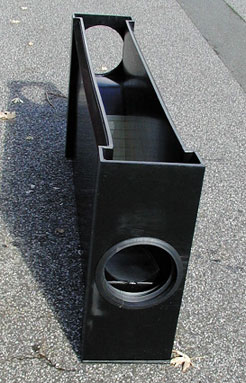

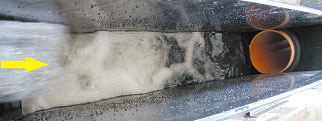

Innerhalb 30 Sekunden wurden bei diesem Testfilter (siehe Bilder) 3,5 kg Sand-Kiesgemisch mit Hilfe des Wechselsprunges fortgespült.

Technische Beschreibung

WSP150 bis WSP400

  • Material Filtergehäuse:                PE
  • Material Dichtungen:                   EPDM /SBR
  • Material Sieb:                            VA
  • Trapez-Spaltsieb:                       400 µm

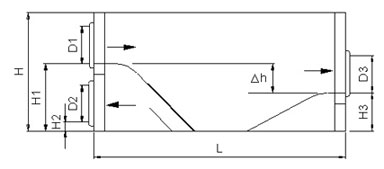

WSP
Typ
A
ca
[m²]
Zulauf/
Ablauf/
Kanal
D1/D2/D3
DN Ø
Höhe
H
[mm]
Breite
B
[mm]
Länge
L
[mm]
RW
Zulauf
H1
[mm]
RW
sauber
H2
[mm]
RW
Schmutz-
ablauf
H3
[mm]
H
(H1-H3)
[mm]
Gew.
ca.
[kg]
150
1000
150
485
210
1031
272
33
154
118
20
200
2000
200
660
258
1495
426
33
236
190
40
300
4000
300/200/300
866
385
1789
499
53
228
271
70
400
6000
400/300/400
1025
488
2043
572
54
226
346
125
