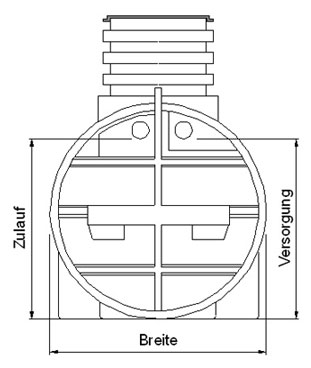

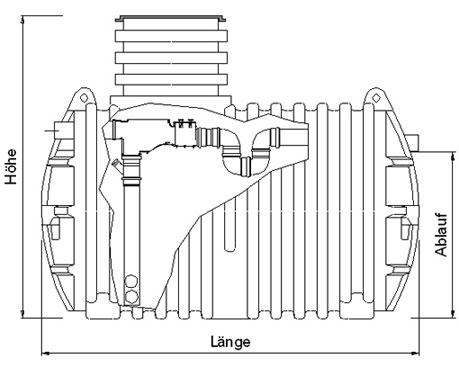

Abmaße
ET1800 bis ET 5000 BASIS (mit Lippendichtung)
Abmaße ET1800 bis ET 5000 MAXIMA (mit WSP100 vormontiert)
Technische
Beschreibung:
ET
... |
1800 |
3300 |
5000 |
Nutzinhalt
[ca. Liter] |
1.800 |
3.300 |
5000 |
Breite
[mm] |
1.100 |
1.400 |
1.710 |
Länge
[mm] |
2.220 |
2.450 |
2.458 |
Höhe
incl. Einstiegs- dom, G-Deckel [mm] |
1.530 |
2.020 |
2.470 |
Zulaufhöhe
[mm] |
1160 |
1170 |
1495 |
Ablaufhöhe
[mm] |
1110 |
1090 |
1415 |
Versorgung
[mm] |
1160 |
1185 |
1495 |
Gewicht
(ca.) [kg] |
65 |
150 |
200 |
Material |
PE |
PE |
PE |
Anschlussausführung:
|
BASIS |
MAXIMA |
Zulauf |
LippendichtungDN100 |
MuffeDN100 |
Ablauf |
Lippendichtung
DN100 |
StutzenDN100 |
Versorgung |
Lippendichtung
DN100 |
Muffe
DN100 |
Nachspeisung |
/ |
Muffe
DN50 |
Hinweis:
Die Liefer- und Montagehinweise für Kunststofferdtanks sind
zu beachten !
|
|
Zubehör:
-
ETVER:
kürzbare Domverlängerung für liegende Erdtanks,
Höhe 50 cm, Æ 60 cm.
-
ETZUSAN:
zusätzliche Lippendichtung DN100 z.B. für Koppelzwecke
auf Anfrage
|
