Pro Zisterna: Regenwasserversickerung, DRAIN MAXA Tunnel

DM-T 100 S

DM-T 1600 M

DM-T 100 E

Artikelbeschreibung

Das DRAIN MAXâ Tunnelsystem besteht aus großvolumigen, leichten Kunststoffschalen zur Speicherung und anschließenden Versickerung von Niederschlagswasser. Die Halbschalen weisen ein Rückhaltevolumen von 100 % auf. Im Vergleich zu einer Kiesrigole wird somit weniger als 1/3 des herkömmlichen Bauraumes benötigt. Das Regenwasser kann ungehindert nach unten und durch die Öffnungen der Seitenwände in den Boden versickern. Die Tunnel sind standardmäßig bei geeigneter Überdeckung und Einbautiefe SLW30 belastbar und für jahrzehntelange Haltbarkeit ausgelegt. Auf den Start- und Endkalotten ist jeweils eine DN100 Öffnung standardmäßig vorhanden sowie die Möglichkeit für den Anschluss von zwei Rohren bis DN300 vorgesehen. Mit nur drei verschiedenen Bauteilformen ist so auch ein größeres System mit geringstem Montageaufwand herzustellen. Infolge der Stapelbarkeit ergeben sich die niedrigst möglichen Transportkosten.

Das besondere Plus

optimales Preis-Volumenverhältnis
niedrigste Transportkosten, da stapelbar
enorme Belastbarkeiten bis SLW30, Statik
sehr geringer Platzbedarf durch 100% Hohlraumanteil
blitzschnelle Montage durch einfaches
Aneinanderreihen der einzelnen Tunnel
lange Lebensdauer durch unverwüstliches, zu 100 % recyclebares Polyethylen (HDPE)
sehr geringes Gewicht

Regenwasserversickerung, DRAIN MAXâ Tunnelsystem im Belastungstest von zwei Monteuren

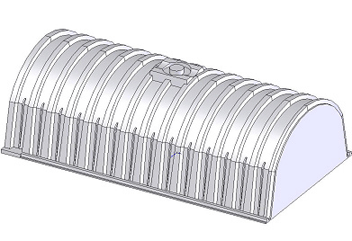

Regenwasserversickerung, DRAIN MAXâ Tunnelsystem

Technische Beschreibung

Material: Polyethylen (HDPE)
Volumen (netto): 100 %
offene Oberfläche: größer 35 %

DRAIN MAXâ-T 1600 Mitteltunnel
Maße (L x H x B): 2,3 x 0,81 x 1,3 m
Effektive Länge: 2,25 m
Gewicht: 40 kg
Volumen (netto): 1600 Liter

DRAIN MAXâ-T 100 S / 100 E
Start- und Endkalotte
Maße (L x H x B): 0,48 x 0,78 x 1,3 m
Effektive Länge: 0,44 m
Gewicht: 10 kg
Anschluss DN100 Standard oben
Anschluss DN150–300 Prägung für oben / unten
Volumen (netto): 100 Liter

Belastbarkeiten nach DIN1072 bei verschiedenen Erdüberdeckungen:

Erdüberdeckung [m]	PKW = 5[kN/m²]	SLW 30/30 = 16,7[kN/m²]
0,5	o.k.	-
0.,8	o.k.	o.k.
1,5	o.k.	o.k.
2	o.k.	-

Zubehör

S-F Schächte: Pro Zisterna Sedimentations- und Filterschächte aus Kunststoff oder Beton
GTV: Filtervliese zur Abdeckung des DRAIN MAX Systems
